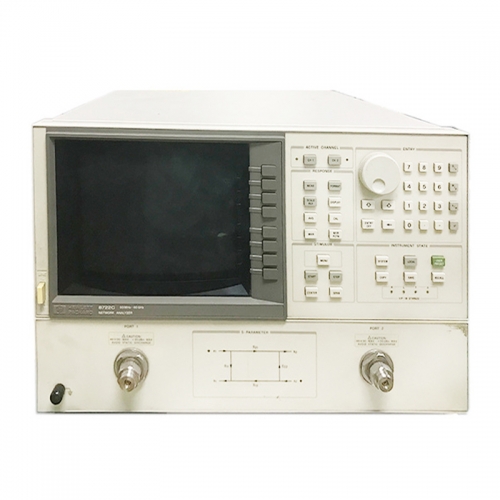

8722C 二手矢量網絡分析儀 HP8722C頻率50M-40G
HP8722C網絡分析儀除價格能被接受外，其性能亦引人注目。集成信號源是全合成化的信號源，即使在掃描時，其穩定度和精度也處在10ppm范圍（典型值）。另外，掃描速度極快。典型情況下，測量的更新時間約為每個測量點1ms，頻率分辨率標準為100kHz，選件001提供1Hz的分辨率，對窄帶或長延遲器件提供精確的測量。具有可變帶寬IF濾波器的調諧接收機提供達103dB的
詳細介紹

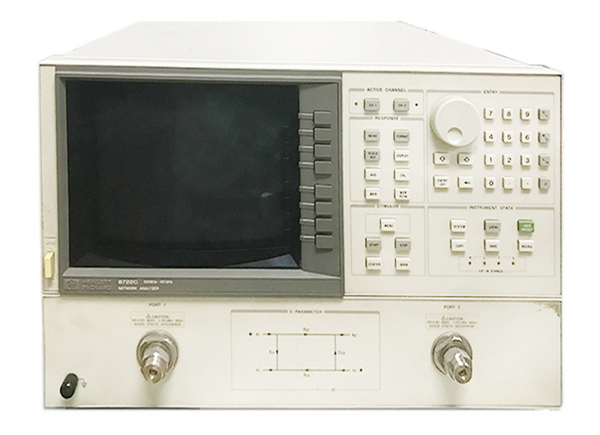

HP8722C微波網絡分析儀HP 8722C 50MHz到40GHz.
主要技術指標
具有可選1 Hz頻率分辨率的快速掃描內置合成信號源
開關綜合測試儀通過單一連接測量全部四個S參數
提高矢量精度
可選時域功能能夠計算并顯示響應隨時間或距離的變化
可選固態開關支持同時測量正向和逆向參數，并根據兩部分誤差修正的需要持續更新全部四個S參數
合格/不合格測試、打印機/繪圖儀直接輸出結果、高級標記功能以及保存/調用測試配置等特性可顯著提高生產效率
兩個獨立的顯示通道，用于同時測量反射和發射特征
★頻率范圍：50MHz到40GHz
★有快速掃描的內置合成信號源
★集成化的轉換S參數測試裝置
★矢量接收機、誤差修正、時域功能
★從外部磁盤驅動器直接儲存/調用
★達103dB動態范圍
HP8722C網絡分析儀
HP8722C矢量網絡分析儀表征頻率范圍從50MHz到40GHz內的RF/微波元件特性。HP8722C網絡分析儀包括一個快速掃頻源、S參數測試裝置、調諧接收機和大的彩色顯示。這種集成化設計使得HP8722C小型、經濟和方便使用。HP8722C對于研究開發、生產制造、產品入庫檢驗或質量保證機構中有成本和時間意識的工程師來說，是一理想的選擇。
性能優良且價格合理的分析儀
HP8722C網絡分析儀除價格能被接受外，其性能亦引人注目。集成信號源是全合成化的信號源，即使在掃描時，其穩定度和精度也處在10ppm范圍(典型值)。另外，掃描速度極快。典型情況下，測量的更新時間約為每個測量點1ms，頻率分辨率標準為100kHz，選件001提供1Hz的分辨率，對窄帶或長延遲器件提供精確的測量。具有可變帶寬IF濾波器的調諧接收機提供達103dB的動態范圍。內置轉換測試裝置用一次連接即可測量所有4個S參數(正向和反向)。
兩個獨立的通道可同時顯示兩種測量結果，如反射和傳輸響應。接收機對幅度和相位兩者進行檢測，并以多種實用的格式顯示測量結果，包括在直角坐標、極坐標或史密斯圓圖上顯示群延遲、與線性相位的偏離、復阻抗和SWR。
內置的矢量精度增強措施對所有通用同軸連接器提供優良的誤差修正精度。用戶配件能提供由用戶定義的標準件，允許進行波導校準(包括色散效應)。從簡單響應標準到全雙端誤差修正中選擇?；蛘呤褂肨RL來測量夾具上的非同軸器件(微帶)。
