66201產品概述

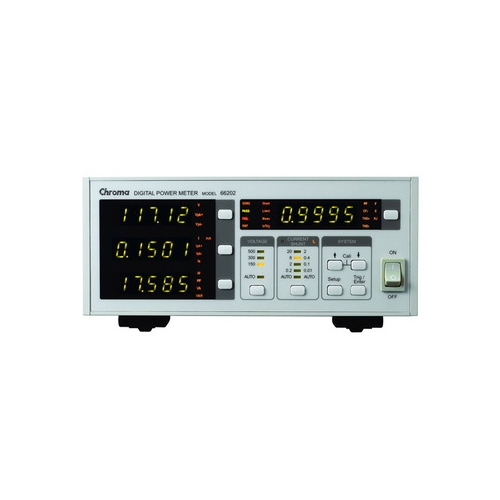

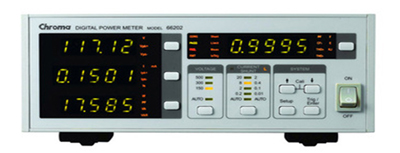

66201/66202數字式功率表是用來量測單相交流電源的功率及其他電壓電流參數，適用于大部份的電機電器產品。不同于一般傳統用模擬線的方式，66201/66202使用了模擬轉數字化16 bits的高分辨率，最高240kHz的取樣頻率，及高速的數字訊號處理(DSP)技術。比起其他廠牌同等級的功率表，它能提供更多功能，及更快速量測出穩定及精確的數值。
66201/66202數字式功率表系列有四個顯示窗口，同時提供不同參數讀取，使用者可以很容易的選擇想讀取的數值。每個窗口的七段顯示器提供5 digits的量測分辨率。另外于后背板有USB或GPIB界面供用戶選配，做數字控制使用。另外，機器的體積為2U的高度及一半標準機柜寬度，適用于系統整合。
66201/66202的主要特色
內建高速 DSP 晶片，16 Bits 的類比 / 數位轉換器
最小10mA電流量測檔位，0.1mW的功率解析度
符合能源之星ENERGY STAR /EN 50564:2011/IEC 62301:2011 / ErP 量測需求
可選用能量累積法來量測不穩定的功率狀況
使用者設定規范，機器可自動判定PASS / FAIL
2U高度及一半標準機柜寬度，適用整合于測試系統中
雙電流感測器，可量測大范圍電流應用(Model 66202)
總諧波失真THD及使用者定義階數的失真度量測 (Model 66202)
涌浪電流 (Inrush Current)及能量量測(Model 66202)
可選配USB或GPIB+USB介面
電壓/電流諧波量測至50階
66201 應用介紹
66200系列不僅提供平均模式，也提供了移動視窗法，讓使用者設定時間長度，量測時會計算視窗內所有資料，所以不會遺漏任何訊號。除此之外也提供能量累積模式(INTEGRATION MODE)來量測功率，符合能源之星測試要求。
提供量測電壓和電流的總諧波失真率(TOTAL HARMONIC DISTORTION)的功能，可直接顯示在功率表上。而能源之星有些測試需要驗證輸入交流電壓包含到 13 階諧波成份的失真率需小于2%，66202數位功率表也提供了能讓使用者定義諧波階數N的設定，
使用者可以設定一個電流準位來觸發開始量測電流的時間點A，另外可設定另一個參數延遲(DELAY)，用來延遲真正擷取電流波形的時間，可幫助忽略掉剛開始不需要的波峰B。還有另一參數TIME，為擷取波形的時間長度，這樣66202數位功率表就會量測到C點的波峰電流。
提供圖形化控制軟體，透過USB或GPIB介面在電腦上控制及讀取資料，還可觀察電壓電流波形、記錄隨時間變化的關系圖，也可將長時間量測值儲存至檔案后供分析，符合能源之星要求每秒量測持續5分鐘，再取平均值的要求。甚至66202可以量測諧波成分，進行IEC61000-3-2電流諧波限制的前測作業。
另外提供電源效率測試軟件，整合了66202功率表、電子負載及交流電源，可依照能源之星的規范簡單設定后，即可自動按法規步驟進行測試，并產生報告，相當適合研發及品保單位對電源的驗證使用。
可選購A662003量測用治具組 (250V/10A)，方便接線測試。66202可選購50A/100A的外掛電流轉換器來增加電流量測范圍。
